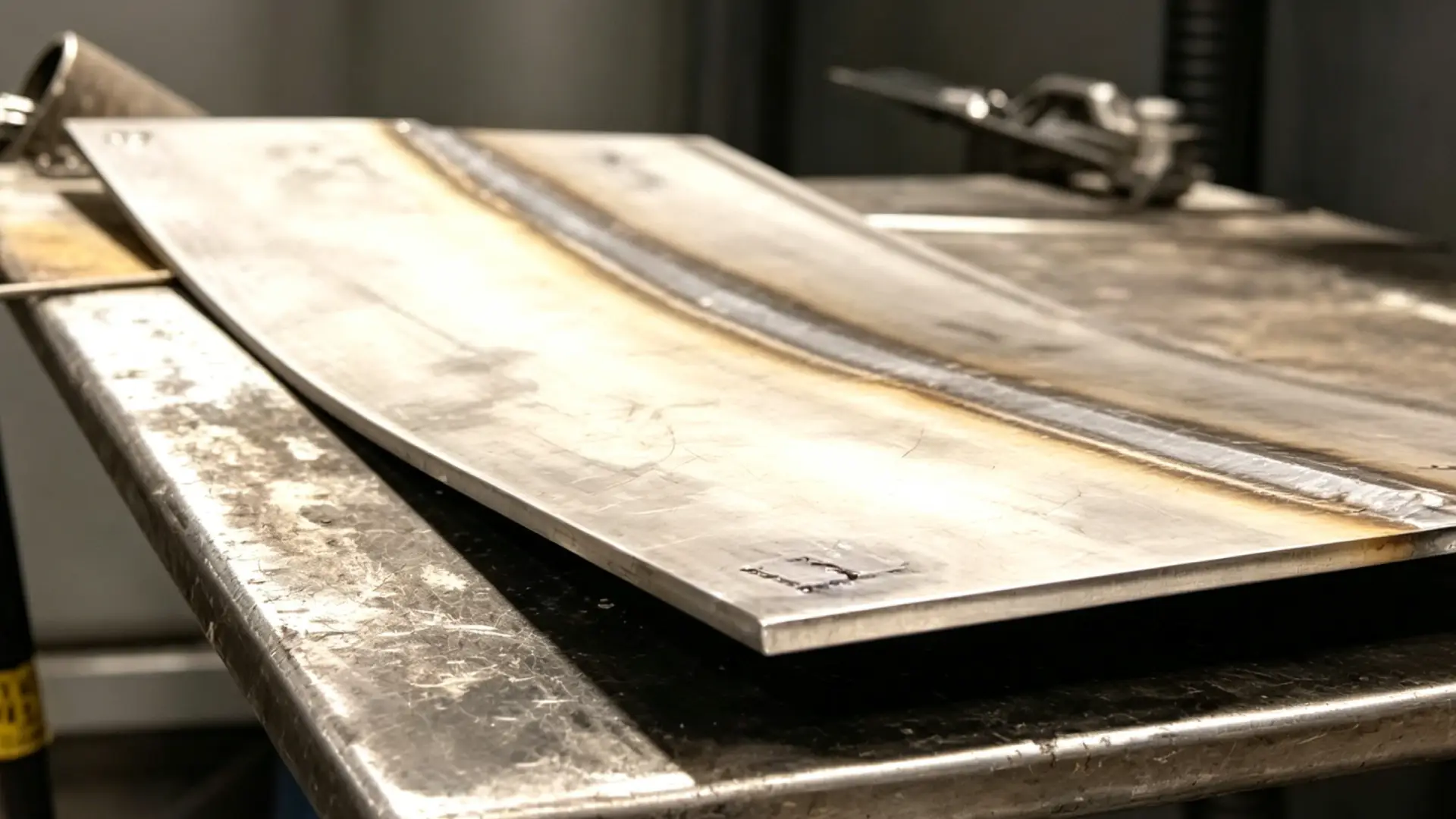

作業台の上の歪んだ板はまだスクラップではない。 薄いステンレス鋼の溶接 金属加工における最も厄介な問題の一つである反りは、同時に非常に簡単に修正できる問題でもあります。真の損失は、反りそのものから生じることはほとんどなく、誤った修正方法を選択し、修復可能な部品を完全に廃棄してしまうことから生じます。
このガイドでは、溶接後の修正方法として実績のある4つの手法（機械的な矯正から熱と機械を組み合わせた修正まで）を詳しく解説し、部品を迅速に公差内に戻す方法を紹介します。
修正方法クイックリファレンス表
|
変形特性 |
重大度 |
ベストソリューション |
コアロジック |
推定時刻 |
|---|---|---|---|---|
|
縦方向の湾曲（バナナ型） |
2mm未満のたわみ |
機械矯正 |
過圧で反発力を打ち消す |
1-4時間 |
|
角度歪み（V字型リフト） |
2～5mmのずれ |
炎矯正 |
熱収縮を利用して平らに引っ張る |
4-8時間 |
|
バックリング将軍（表面波） |
1.5mmゲージ未満 |
熱＋機械 |
降伏強度の低下＋強制成形 |
4-12時間 |
|
多軸ねじり（深刻な歪み） |
5%以上の幾何学的損失 |
切断と再溶接 |
戦略的な放棄と再開 |
ケース依存 |
方法１：機械的矯正
300mmのスパンで5mm以下のたわみであれば、機械的な矯正が最適な選択肢です。熱源を必要とせず、新たな冶金学的変化も生じさせず、静的な油圧を利用して金属の弾性率をリセットします。
詳細な実行ガイド
-
逆方向のプレベンディングとクランプ:
歪んだパネルを鋼製定盤の上に置く。重要なのは 逆変形クランプ: 初期張力を加える 反対縦糸の最も高い部分ではなく、横糸の側面に取り付けてください。へこみを防ぐために、1～2mmのネオプレン製シムを挟んだC型クランプを4～6個使用してください。
-
過圧の設定（重要なテクニック）:
薄いステンレス鋼は20～35%の反発力があります。そのため、「過剰に」圧力をかける必要があります。測定された反りが5mmの場合は、ラムの移動量を5.5mm（110%）に設定してください。極薄ゲージ（1.5mm未満）の場合は、120～130%の過剰加圧が必要になる場合があります。
-
増分読み込み:
プレス機を一度に底まで押し込まないでください。全圧をかけると微細な亀裂が生じる恐れがあります。25%ずつ圧力を増減させる方法を使用してください。50 psi（5分間保持）→ 100 psi（5分間保持）→ 150 psi（5分間保持）。3～5サイクル実行してください。
制限とリスク

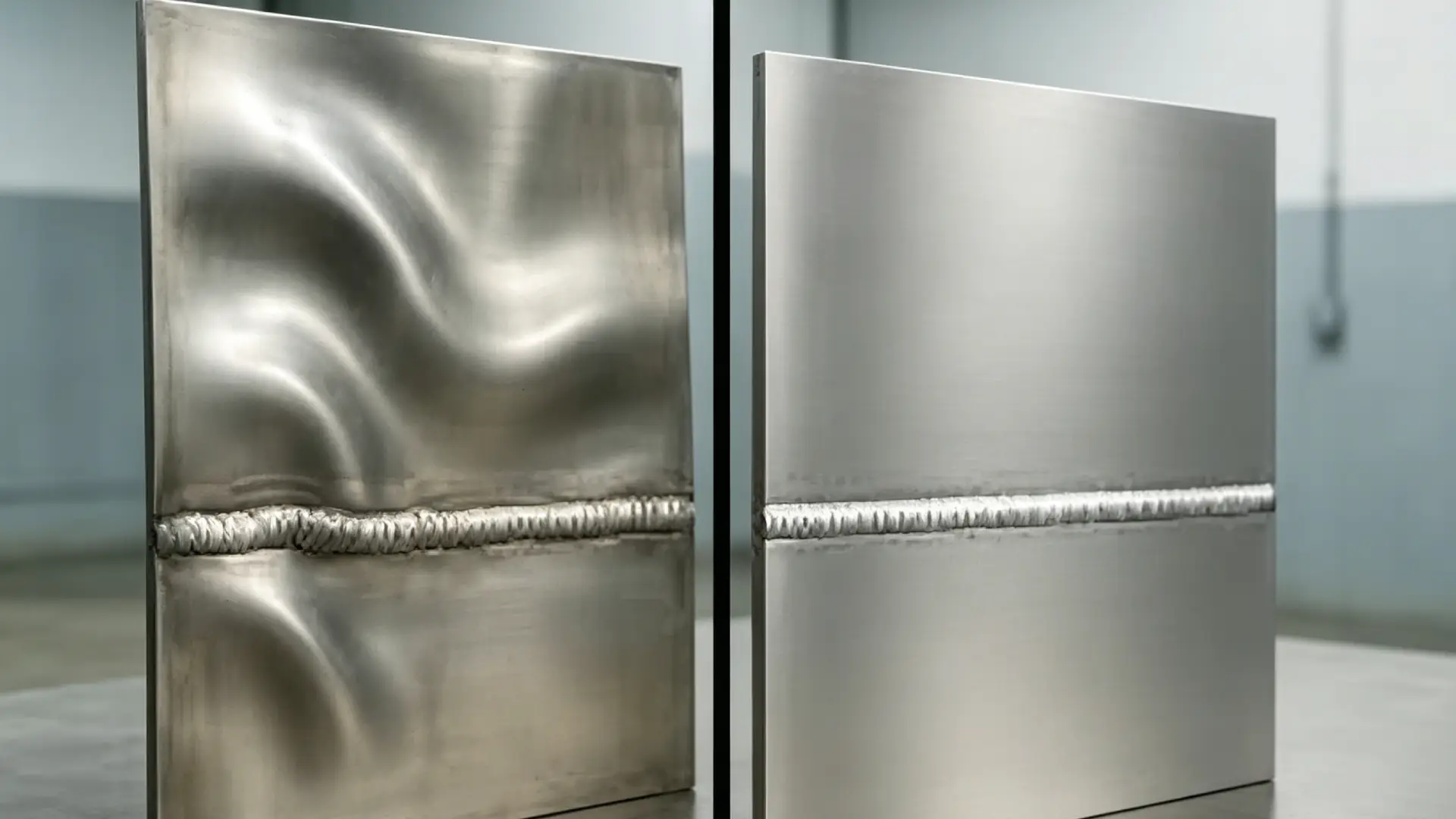

機械的な矯正は、 線形変形力ずくで「オイルカン現象」（座屈）を平らにしようとすると、シートが隣接する部分で飛び出したり、シートが破れたりする可能性があります。 溶接さらに、硬化ステンレス鋼（17-4 PHなど）では、機械的な力によって脆性破壊が生じる可能性があります。
方法2：火炎矯正
火炎矯正は、金属が拘束された状態で膨張し、冷却時に収縮力が生じる圧縮塑性変形を利用する。角度歪みや反りに対して最も効果的な方法だが、極めて厳密な温度管理が求められる。
詳細な実行ガイド
-
感度範囲（赤線）を避ける:
薄いステンレス鋼（304/316）は、 450-850°C粒界腐食につながる。操業は 450°C以下または素早く通過して留まる 850°C以上薄いシートの場合、 600-650°C（濃い赤色）の範囲が最も安全です。
-
加熱パターン選択:
-
V-ヒーティングフランジ端の反りを解消するには、薄板の場合は頂角を20°にしてください。頂部から始めて、蛇行しながら外側に向かって作業を進めます。冷却すると、V字型の部分が筋肉のように収縮し、板が平らになります。
-
ライン（ストリップ）ヒーティング縦方向の曲げ加工の場合。平行な加熱ストリップを適用してください。注意： パス回数が増えれば、パス1回あたりの熱量は減る。これは、焼き抜けを防ぐために非常に重要です。
-
-
消火しない:
自然空冷水冷は必須です。水冷は大きな熱衝撃を引き起こし、表面に亀裂を生じさせたり、耐食性を損なったりします。
制限とリスク
最大の敵は 過熱1050℃を超えると結晶粒が粗大化し、材料が脆くなります。火炎矯正後は必ず浸透探傷試験（PT）を実施してください。熱サイクルにより、材料内部に元々存在していた微細な欠陥が露出する可能性があります。 溶接トー.
方法3：熱＋機械的矯正の組み合わせ
肉厚が3mm以下で、かつ歪みが複雑な場合、単一の方法では対応できません。そのため、複合的なアプローチが、現在、高級薄肉構造物（鉄道車両、エレベーターかごなど）における業界標準となっています。
詳細な実行ガイド
-
窓にぶつかる:
変形領域を加熱して 600-650°Cこの時点で降伏強度は著しく低下し、金属は鋭敏化領域に入ることなく可塑性を持つようになる。
-
同期拘束（鍵）:
機械的拘束を適用する（間に加熱（例えば、重りや強力なクランプなど）すると、金属はすでに自由収縮を完了しているため、拘束が無効になります。
-
全圧冷却:
シートが室温に戻るまで圧力を維持してください。途中で圧力を緩めると反発が生じ、目的が達成されません。
データサポート
この方法は、熱影響部（HAZ）を特徴としています。 幅が60%狭くなるより TIG溶接 そして、以下の許容範囲を達成する ≤ 0.1mm/m3mm厚の板材に適用可能です。現在、材料特性を損なうことなく薄板の座屈を解決できる唯一の工業グレードのソリューションです。
方法4：切断と再溶接
歪みが元の形状の5～10％を超える場合、または多軸方向のねじれを伴う場合は、修正は無意味である。最適な技術的判断は、戦略的な放棄である。
詳細な実行ガイド
-
マージンを削減する:
プラズマカッターを使用する場合は、目に見える歪みの範囲から5～10mmの余裕を持たせてください。応力場は肉眼で見える範囲を超えて広がっています。
-
歪み防止溶接手順:
戦術を変えなければならない 再溶接さもなければ、歴史は繰り返されるだろう。
-
バックステップ溶接長さ50～100mm以下のビーズを、一般的な方向とは逆方向に並べる。
-
スキップ溶接：一部を溶接し、一部を飛ばし、冷却後に隙間を埋める。
-
インターパス冷却: パス間の温度を150～200℃に保つことで、収縮の蓄積を40～60%削減できます。
-
リスクコントロール
時間はかかるものの、成功率は90%を超えます。ただし、高合金鋼や亀裂が発生しやすい鋼材（例えば、特定のマルテンサイト系鋼）を無計画に再溶接する場合は、厳格な予熱および後加熱手順が必要となります。
溶接時の予防措置
歪みは最後に突然襲ってくるものではなく、溶接作業中に下すあらゆる決断に付きまとうものだ。
ビーズを配置する順番によって、応力が集中する場所が決まります。正しい順番で配置すれば、金属本来の収縮力が有利に働きます。順番を間違えると、どれだけ炎で修正しても、失った時間を取り戻すことはできません。
効果的な4つのシーケンス戦略
1. バックステップ溶接
全体的には左から右へ溶接を進めますが、各ビードは25mm間隔で右から左へ溶接されます。前のビードが拘束材として機能します。新しいビードは、空気中ではなく、既に冷却された金属中に膨張します。その結果、連続溶接に比べて、直線状の接合部における角度歪みが30～50%低減されます。
2. 溶接を省略する
溶接 50mm溶接し、25mmスキップして、冷却後に隙間を埋めます。これにより、熱入力が最大75%削減され、横方向の収縮が大幅に抑制されます。1.5mm以下のステンレス鋼では、溶け落ちが本当の脅威となります。スキップ溶接は、多くの場合、より安全な開始点となります。
3. バランスの取れたシーケンス
接合部の両面を交互に接合してください。片面を仕上げる前に、もう片面を仕上げてはいけません。こうすることで、熱応力が両面に均等に分散され、構造部材の反りを40～60%削減できます。
4. 外側から内側への優先順位
高応力がかかる角部の溶接は最後に行いましょう。まず外側の縁を仮付けし、交互に内側に向かって作業を進め、最後に角部を仕上げます。拘束の少ない部分から先に作業を進めてください。こうすることで、作業完了前に歪みが生じて応力が固定されるのを防ぐことができます。
最適な組み合わせ: 薄いステンレス鋼に最良の結果を得るには、スキップパターンの中にバックステップを組み合わせます。短いバックステップ、間隔を一定に保ち、全体を通して交互に側面を研磨します。
結論
適切な修正技術と、合理的な溶接手順、クランプ、温度管理を組み合わせることで、歩留まりを大幅に向上させ、不良品を減らし、生産効率を高めることができます。
