Создание высокопроизводительного аккумуляторного блока на батареях 18650 кажется чем-то невероятным — до тех пор, пока ваш сварочный аппарат для точечной сварки не подведет. Все мы сталкивались с этим: досадные «холодные сварные швы», которые отслаиваются от малейшего прикосновения, раздражающие срабатывания автоматических выключателей, погружающие мастерскую во тьму, или, что еще хуже, чрезмерный нагрев, который может повредить ваши дорогие литиевые элементы. Независимо от того, являетесь ли вы энтузиастом-самодельщиком, собирающим свой первый электровелосипед, или владельцем завода, расширяющим производство в рамках революции зеленой энергетики, выбор сварочного аппарата — это тонкая грань между профессиональным мощным устройством и потенциальной пожароопасностью. В этом руководстве мы отбросим маркетинговую шумиху и сравним ведущие мировые решения для сварки — от компактных устройств до высокоточных волоконно-лазерных гигантов — чтобы найти идеальный сварочный аппарат для вашего следующего проекта.
Сравнение лучших моделей лазерных сварочных аппаратов на аккумуляторах 18650
| Модель | Тип техники | Толщина сварного шва (чистый никель) | Основное преимущество | Целевая аудитория |
| MaxWave New Energy | Портативный/аккумуляторный | 0.1 - 0.25mm | Сверхпортативный, цветной экран, удобный в использовании | Любители самостоятельного ремонта, ремонтные мастерские |
| Сункко 709 г. н.э.+ | Сопротивление переменному току | 0.05 - 0.3mm | Баланс мощности, встроенная паяльная станция | Небольшие студии, ремонт на дому |
| Блестки 801Б | Накопитель на конденсаторе | 0.05 - 0.4mm | Высокая пиковая мощность, отсутствие срабатываний защиты, чистая сварка. | Профессиональные производители аккумуляторов |
| нирси SWM-10 | Промышленный быстросварочный аппарат | 0.05 – 3.0 мм+ | Бесконтактное соединение меди и алюминия. | Стартапы в сфере хранения энергии |
| Сварочный аппарат Laserax для аккумуляторных батарей | Автоматизированный лазер | Полное покрытие | Мониторинг изображений с помощью ИИ, сверхвысокая скорость | Электромобили/Крупномасштабные заводы |
| АМАДА (Юпитер) | Прецизионная промышленность | Высокая точность | Исключительная стабильность и надежность медицинского уровня. | Аэрокосмическая, медицинская, автомобильная промышленность |

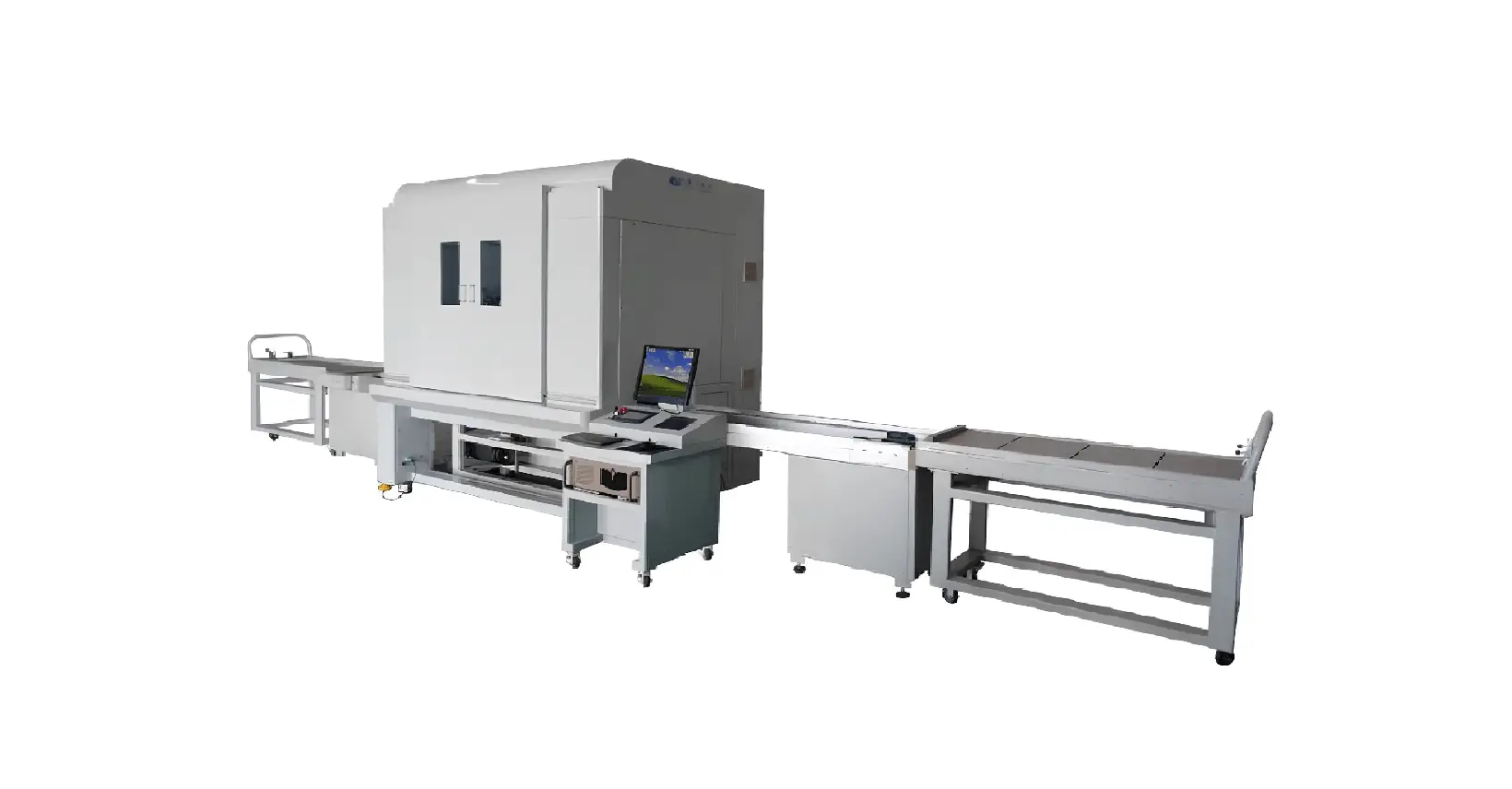

Лазерный сварочный аппарат MaxWave New Energy – промышленный эталон для интеллектуального производства.
MaxWave — это промышленная система лазерной сварки , которая сочетает в себе технологию мощных волоконных лазеров с гибкой автоматизацией и предназначена для крупномасштабной сборки цилиндрических элементов 18650 и 21700, а также больших призматических батарейных блоков.
Исключительная скорость и точность сварки
Благодаря использованию высокоточных сервоприводов и системы визуального позиционирования, этот станок обеспечивает точность ±0.03 мм, предотвращая повреждение корпуса батареи. Скорость сварки 800 мм/с в несколько раз выше, чем при использовании традиционных методов, что значительно увеличивает производительность.
Превосходный контроль зоны термического воздействия (ЗТВ).
Высокоэнергетический лазерный луч уменьшает зону термического воздействия (ЗТВ) на 60%, предотвращая рассеивание тепла в ячейку. Это защищает важные внутренние сепараторы и уплотнения, обеспечивая долговременную безопасность и целостность аккумуляторного блока.
Прочная совместимость материалов и надежность
Разработанный для сварки различных материалов, этот материал обеспечивает чистое соединение на отражающих поверхностях алюминия, меди и никеля, обладая превосходной проводимостью. В отличие от точечной сварки поверхности, глубина проплавления в 3 мм обеспечивает исключительную прочность соединения и устойчивость к вибрации.
Интеллектуальность и низкие эксплуатационные расходы
Волоконно-оптическая лазерная система на 40% энергоэффективнее, чем более старая технология YAG. Благодаря сроку службы в 10 000 часов и минимальному техническому обслуживанию, она обеспечивает 100% совместимость с системами автоматизации для бесшовной интеграции в производственный процесс без участия человека.
Идеально подходит для: крупносерийного промышленного производства, изготовления модулей аккумуляторных батарей для электромобилей и крупномасштабной сборки систем хранения энергии (ESS), где критически важны максимальная производительность, глубокое проваривание и круглосуточная автоматизированная работа.
Цена: 185 000 долларов США
Sunkko 709AD+ – Профессиональная универсальная станция для обслуживания аккумуляторов
Сварочный аппарат Sunkko 709AD+ для аккумуляторов 18650 представляет собой комплексное универсальное рабочее место для работы с оборудованием, специально разработанное для оптимизации всего процесса сборки аккумуляторных батарей, от первоначальной структурной сварки до окончательной интеграции схем.
Расширенная функциональная интеграция 4-в-1
Эта рабочая станция устраняет необходимость в нескольких устройствах, объединяя мощный аппарат точечной сварки со встроенным паяльником с регулировкой температуры, что позволяет плавно переходить от сварки аккумуляторных элементов к пайке проводов системы управления батареями (BMS) на одном рабочем месте.
Интеллектуальная двухрежимная работа
Система включает в себя неподвижную, расположенную сверху сварочную головку для быстрой и высокопроизводительной пакетной сварки стандартных батарейных блоков, а также гибкий ручной сварочный карандаш, предназначенный для работы под сложными углами в нестандартных или увеличенных по размеру батарейных модулях.
Высоконадежный промышленный трансформатор
В основе конструкции лежит традиционный, мощный промышленный трансформатор, обеспечивающий стабильный и мощный выходной ток, гарантирующий глубокое проваривание сварного шва и долговечность в условиях стационарного обслуживания, где надежная работа важнее портативности.
Система прецизионного импульсного охлаждения
Оснащенный регулируемым дисплеем импульсного тока и встроенным вентилятором охлаждения, сварочный аппарат 709AD+ позволяет точно контролировать интенсивность сварки, поддерживая при этом стабильную рабочую температуру во время длительных сеансов работы с высокой интенсивностью.
Идеально подходит для: небольших и средних ремонтных мастерских, центров по восстановлению аккумуляторов и любителей, которым необходима универсальная настольная станция для сборки аккумуляторных батарей для электровелосипедов или электроинструментов, требующих пайки встроенной системы управления батареей (BMS).
Цена: 180–250 долларов США
Лазерный сварочный аппарат Laserax для аккумуляторных батарей – промышленное решение для сварки аккумуляторных батарей.
Компания Laserax специализируется на предоставлении высокоэффективных технологий лазерной сварки для электромобилей и систем хранения энергии. Ее оборудование известно исключительным качеством соединения и стабильностью процесса, отвечая самым строгим стандартам автомобильной промышленности.
Технология волоконно-оптического лазера
Благодаря использованию мощных волоконных лазеров непрерывного или квазинепрерывного излучения, система обеспечивает чрезвычайно высокое соотношение глубины к ширине. Этот бесконтактный метод исключает износ штифтов и создает исключительно прочные связи на молекулярном уровне на сильно отражающих металлах, таких как алюминий и медь.
Система мониторинга технологических процессов в режиме реального времени
Оборудование включает в себя систему мониторинга качества в режиме реального времени, позволяющую мгновенно определять состояние сварочной ванны и распределение тепла в процессе сварки. Эта возможность «контроля в процессе сварки» гарантирует соответствие каждого соединения требованиям безопасности автомобильного класса, значительно снижая процент брака в серийном производстве.
Точный термоконтроль
Благодаря чрезвычайно высокой плотности энергии лазерного луча зона термического воздействия (ЗТВ) сжимается до минимального размера. Это имеет решающее значение для защиты чувствительных к нагреву внутренних компонентов элементов 18650 или 21700, эффективно предотвращая повреждение отдельных батарейных блоков в процессе сборки.
Гибкая автоматизация и системная интеграция
Компания Laserax предлагает модульные сварочные установки, которые легко интегрируются в существующие автоматизированные производственные линии или поворотные столы. Система поддерживает быструю смену траекторий сварки, обеспечивая гибкость при внесении изменений в конструкцию различных модулей, от цилиндрических до призматических ячеек.
Идеально подходит для: ведущих поставщиков автомобильной промышленности и производителей электромобилей, которым необходима 100% прослеживаемость процесса, сертификация безопасности автомобильного класса и возможность сварки разнородных металлов (например, алюминия с медью) в высокоскоростных, полностью автоматизированных сборочных средах.
Цена: 185 000 долларов США
Fnirsi SWM-10 – Портативные мобильные решения
Ремонт на выезде не ждет доступа к мастерской. Лазерный сварочный аппарат Fnirsi SWM-10 обеспечивает сварочный ток 1200 А при весе всего 305 грамм и работает исключительно от батареи. Никаких кабелей. Никаких розеток. Просто возьмите его и работайте где угодно.
Настоящая беспроводная свобода
Этот микросварочный аппарат, работающий от литиевой батареи емкостью 5000 мАч, также может использоваться в качестве портативного зарядного устройства с выходным напряжением 5 В/2.1 А для зарядки мобильных устройств через порт USB Type-C между ремонтными работами. Его компактный корпус размером 155x82x28 мм идеально подходит для выездных специалистов по ремонту электровелосипедов и оснащен 1.8-дюймовым TFT-экраном, отображающим напряжение, уровень мощности и температуру в режиме реального времени для точного контроля.
Двухимпульсная высокоточная обработка тонких материалов
Предварительная импульсная настройка удаляет поверхностное окисление, обеспечивая надежное соединение никелевых полосок толщиной 0.05–0.25 мм. Четыре режима мощности и режим повтора «точек» позволяют подобрать оптимальную интенсивность для любых задач, от обработки деликатных цепей до шин толщиной 0.15 мм, а встроенные системы оповещения о безопасности и защита от перегрева гарантируют стабильную работу без повреждений.
Идеально подходит для: мобильных техников, выездных ремонтных мастерских электровелосипедов или скутеров, а также для любителей, которым нужен легкий, карманный инструмент для быстрого ремонта в полевых условиях или обслуживания аккумуляторов в условиях ограниченного доступа к розетке.
Цена: 39–79 долларов США
Glitter 801B – Король стабильности в конденсаторных накопителях энергии.
Аппарат Glitter 801B — это высокопроизводительный аппарат точечной сварки на основе суперконденсаторов, специально разработанный для использования в бытовых и лабораторных условиях. Он эффективно устраняет распространенные проблемы, связанные с электрическими скачками, характерными для мощных промышленных устройств.
Усовершенствованные системы хранения энергии на основе ультраконденсаторов.
Благодаря использованию встроенных высокоемкостных конденсаторов с логикой «медленный заряд, быстрый разряд», модель 801B обеспечивает огромную мгновенную мощность без мерцания света или срабатывания автоматических выключателей, обычно вызываемых традиционными сварочными аппаратами переменного тока.
Высокоточный датчик давления
Эта система лазерной сварки оснащена высокочувствительным механизмом индукции давления, который автоматически запускает сварку, как только электрод достигает оптимального усилия контакта, обеспечивая чистые, яркие серебристые сварочные пятна практически без разбрызгивания искр или повреждения поверхности.
Превосходная промышленная долговечность
Разработанная для длительной эксплуатации, архитектура ультраконденсатора обеспечивает срок службы циклов заряда-разряда, значительно превосходящий показатели литий-ионных аналогов, что делает его надежным и не требующим сложного обслуживания инструментом для длительного использования в профессиональных мастерских.
Высокая выходная мощность
Благодаря пиковой выходной мощности импульса до 11.6 кВт , аппарат обеспечивает достаточно энергии для стабильной работы как с тонкими никелевыми полосами, так и с более толстыми пластинами, поддерживая стабильность во время повторяющихся высокочастотных сварочных работ.
Идеально подходит для: профессиональных мастерских, исследовательских лабораторий и серьезных любителей, работающих в жилых районах и нуждающихся в мощном промышленном сварочном оборудовании без риска срабатывания бытовых автоматических выключателей или повреждения нестабильных электросетей.
Цена: 149–259 долларов США
Сварочный аппарат для аккумуляторных батарей AMADA – мировой отраслевой стандарт высокоточной сварки аккумуляторных батарей.
Компания AMADA WELD TECH (ранее Miyachi) — мировой лидер в области микросварки, поставляющая сварочное оборудование для точечной сварки аккумуляторных батарей, известное своим исключительным контролем процесса и надежностью промышленного класса. Их оборудование специально разработано для производства аккумуляторных батарей, требующего высочайшего уровня терморегулирования и стабильности.
Технология линейного сердечника постоянного тока и инвертора
Благодаря усовершенствованной системе управления мощностью инвертора, лазерные сварочные аппараты AMADA обеспечивают обратную связь в виде импульсов с точностью до микросекунды. Эта технология гарантирует чрезвычайно плавный выходной сварочный ток, эффективно устраняя разбрызгивание металла, вызванное неровными поверхностями контактов, и обеспечивая точность медицинского класса для каждого соединения.
Мониторинг в реальном времени с обратной связью
Система включает в себя запатентованный замкнутый контур мониторинга тока, напряжения и смещения, фиксирующий даже малейшие изменения сопротивления во время сварки. Этот «постоянный контроль» позволяет оборудованию автоматически компенсировать изменения материала, обеспечивая 100% прослеживаемость процесса для крупномасштабных автоматизированных линий.
Система активного управления силой
В сочетании с высокопроизводительными сварочными головками оборудование AMADA обеспечивает точное активное управление усилием сварки, гарантируя оптимальное контактное давление между электродами и клеммой аккумулятора до начала сварки. Это крайне важно для предотвращения деформации или микротрещин в положительных крышках аккумуляторов 18650 во время процесса сварки.
Промышленная масштабируемость и долговечность
Эти машины, созданные для круглосуточной работы в тяжелых условиях, оснащены внутренними компонентами, разработанными с учетом требований заводского цеха. Оборудование поддерживает как ручные рабочие станции, так и бесшовную интеграцию со сложными промышленными роботами или поворотными системами посредством различных протоколов связи.
Идеально подходит для: производства высокотехнологичных медицинских изделий, аэрокосмической отрасли и высокоточной сборки электроники, где обязательными требованиями являются абсолютная стабильность, контроль качества медицинского класса и мониторинг процесса с точностью до микросекунды.
Цена: от 50 000 до 150 000 долларов США и выше.
Руководство по принятию решения о покупке на основе сценариев применения.
Подбирайте сварочный аппарат в соответствии с реальными рабочими нагрузками, а не с рекламными заявлениями. Объемы производства, типы материалов и условия рабочего места показывают, какое оборудование обеспечивает лучшие результаты. А некоторые просто пылятся без дела.
Любитель-любитель и техник по ремонту по выходным
-
Основные преимущества: низкая стоимость, простота использования, экономия места.
-
Лучший выбор: Fnirsi SWM-10 . Идеально подходит для периодического ремонта или небольших аккумуляторных батарей 3S-10S.
Профессиональный производитель аккумуляторов
-
Основные характеристики: надежность, теплоотвод, универсальность толщины.
-
Лучший выбор: Glitter 801B или Sunkko 709AD+ . Они выдерживают ежедневную интенсивную сварку без срабатывания автоматических выключателей и перегрева.
Производство малого и среднего бизнеса
-
Основные задачи: стабильность качества, скорость сварки, возможности сварки шин.
-
Лучший выбор: высокоточная волоконно-оптическая лазерная система AMADA или MaxWave . Переход на лазерные технологии гарантирует отсутствие износа электродов и чистые результаты промышленного качества.
Крупномасштабное промышленное производство
-
Основные направления: автоматизация, контроль качества с помощью ИИ, круглосуточная работа.
-
Лучший выбор: MaxWave или Laserax . Для случаев, когда важна каждая миллисекунда и каждый микрон точности.
Часто задаваемые вопросы о сварочных аппаратах для аккумуляторных батарей.
Технические характеристики и правила техники безопасности аккумуляторных сварочных аппаратов вводят людей в заблуждение. Эти 15 вопросов касаются того, что на самом деле беспокоит строителей при использовании оборудования для точечной сварки.
В1: Можно ли использовать обычный паяльник вместо точечной сварки для аккумуляторов 18650?
Нет. Паяльники удерживают тепло в месте соединения в течение 3-5 секунд. Такое длительное воздействие тепла навсегда повреждает химический состав литиевого элемента. Внутренние сепараторы плавятся при температуре 130°C. Точечная сварка передает энергию импульсами длительностью 10-100 мс. Тепло остается на поверхности никелевой полоски. При правильной сварке температура ядра элемента повышается менее чем на 5°C.
Тесты показывают, что сопротивление паяных соединений составляет 2-5 миллиом. Точечная сварка достигает 0.3-0.5 мОм. Меньшее сопротивление означает меньший нагрев при работе с высокими токами. Ваш аккумуляторный блок остается более холодным и служит дольше.
В2: Можно ли использовать дома традиционный сварочный аппарат переменного тока для точечной сварки, не вызывая срабатывания автоматического выключателя?
Это зависит от аппарата. Традиционные сварочные аппараты переменного тока, такие как Sunkko 709AD+, потребляют огромное количество мгновенного тока из сети, что часто приводит к срабатыванию бытовых автоматических выключателей на 10 или 16 А. Если вы работаете в жилом районе, мы настоятельно рекомендуем сварочный аппарат с конденсаторным накопителем энергии (например, Glitter 801B). Эти аппараты сначала заряжают конденсаторы, а затем высвобождают энергию, обеспечивая более высокую мощность без ущерба для стабильности электроснабжения вашего дома.
В3: Почему для массового производства следует выбирать лазерную сварку вместо контактной точечной сварки?
Хотя контактная сварка (точечная сварка) экономически выгодна для небольших партий, высокоточные волоконно-лазерные системы (такие как MaxWave) предлагают три принципиально новых преимущества:
Отсутствие расходных материалов: нет необходимости шлифовать или заменять медные электроды.
Универсальность материалов: Он легко сваривает медные шины и алюминий, что сложно для традиционных аппаратов точечной сварки.
Скорость и стабильность: это бесконтактный процесс, гарантирующий идентичность каждого сварного шва, что значительно снижает риск образования «холодных сварных швов».
Вопрос 4: Как термическая обработка при сварке влияет на срок службы элементов питания 18650?
Чрезмерный нагрев во время сварки может повредить внутренний сепаратор элемента, что приведет к саморазряду или тепловому разгону. Именно здесь превосходят себя высококачественные сварочные аппараты, такие как AMADA или Laserax — они используют сверхкороткие импульсы для создания прочного соединения до того, как тепло сможет проникнуть в корпус батареи. Всегда выбирайте аппарат с регулируемыми настройками импульса, чтобы минимизировать «зону теплового воздействия» (ЗТВ).
В5: Действительно ли мне нужно «промышленное решение» для запуска небольшой аккумуляторной системы?
Если ваш бизнес-план предполагает производство высокопроизводительных аккумуляторных батарей (например, для электровелосипедов или систем хранения энергии для дома), вам в конечном итоге потребуется сваривать медные шины. Традиционные точечные сварочные аппараты здесь не справляются, поскольку медь слишком хорошо проводит электричество. Инвестиции в волоконно-лазерную систему MaxWave позволят вам работать с медью и алюминием с первого дня, обеспечивая перспективность вашей производственной линии и гарантируя высочайший уровень безопасности вашей продукции.
Заключение
Лучший сварочный аппарат — не самый дорогой, а тот, который превратит ваше производство в часы. Независимо от того, выберете ли вы портативный Fnirsi или революционный волоконный лазер MaxWave , правильный инструмент окупится за счет безопасности, скорости и спокойствия. Не позволяйте слабому соединению стать слабым звеном в вашем проекте. Выберите аппарат, соответствующий вашим амбициям, и работайте с профессиональной уверенностью. Ваш идеальный аккумуляторный блок начинается с правильной искры. Для получения более подробной информации о сварочном аппарате для аккумуляторов 18650 или для получения коммерческого предложения свяжитесь с нами сегодня!
